9-۱۳ تأسیسات جریان ضعیف
۱-۱-۱-۹-۱۳: پیشبینی تابلو یا جعبه تجهیزات و یا ترمینالهای مستقل برای نصب اجزاء و تجهیزات هر یک از سیستمهای جریان ضعیف در طبقات ساختمان و در محلهای مناسب و به تعداد مورد نیاز الزامی است.
۲-۱-۹-۱۳: مدارهای سیستمهای جریان ضعیف باید بهطور مستقل کشیده شود. جز در موارد مجاز، نباید با مدارهای سیستمهای دیگر بخصوص مدارهای قدرت (روشنایی، پریز، موتور و غیره) یکجا کشیده شود.
تبصره: نباید از رشتههای مختلف یک کابل برای چند سیستم یا مدار قدرت استفاده کرد.
۱-۲-۱-۹-۱۳: مدار سیستمهای زیر را میتوان بهصورت یکجا کشید (به شرطی که ولتاژ هادیها از ولتاژ اسمی عایقبندی تجاوز نکند):
الف) تلفن، نمابر و نظایر آن
ب) زنگ اخبار، احضار، دربازکن
ج) خطوط ارتباطی سیستم اعلام حریق با مرکز آتشنشانی یا پانل تکرار کننده (در صورت وجود)
۵-۱-۹-۱۳: در صورتی میتوان کابلهای فشار ضعیف را در زمین دفن کرد که برای این منظور مناسب باشند.
۶-۱-۹-۱۳: چنانچه کابلهای سیستم جریان ضعیف در یک کانال بصورت دفنی یا در یک مجرای بنایی با کابلهای قدرت با هم کشیده میشوند، لازم است نوعی حصار بنایی (آجر، دیوار آجری یا دال بتنی) آنها را از هم جدا کند.
در صورتی که کابلهای جریان ضعیف در کانال با کابلهای قدرت و سیستمهای تأسیسات مکانیکی کشیده میشود، لازم است فاصله ۳۰ سانتی متری بین کابلهای غیرهم ولتاژ و همچنین بین کابلها و لولهها رعایت شود.
۷-۱-۹-۱۳: حداقل فاصله موازی و متقاطع سیستمهای جریان ضعیف و خطوط تلفن و مخابرات (غیر فیبربوری) با شبکه گاز طبیعی ۴۰ سانتیمتر بوده و حداقل فاصله موازی و متقاطع کابلهای فیبرنوری با شبکه گاز طبیعی به ترتیب ۶۰ و ۴۰ سانتیمتر خواهد بود.

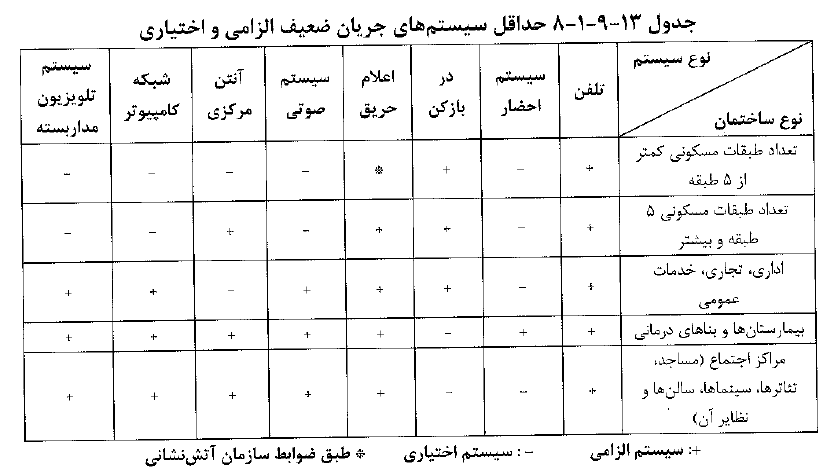

۸-۱-۹-۱۳: حداقل سیستمهای جریان ضعیف الزامی و اختیاری

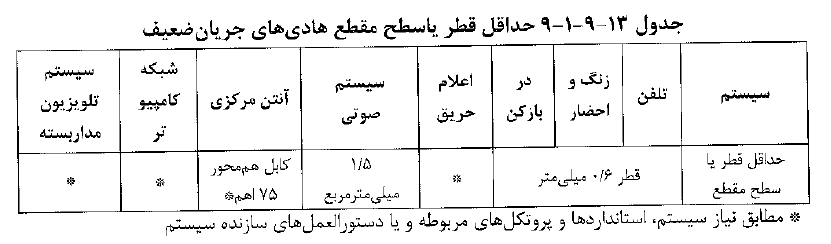

۹-۱-۹-۱۳: حداقل قطر یا سطح مقطع هادیهای جریان ضعیف
2-۹-۱۳ سیستم تلفن
۱-۲-۹-۱۳: در ساختمانهایی که مرکز تلفن دارند از این اتاق فقط باید برای تأسیسات تلفن استفاده شود و در صورت داشتن فضای کافی جز برای دیگر تجهیزات جریان ضعیف، برای هیچ منظور دیگری استفاده نشود.
۳-۲-۹-۱۳: جعبه ترمینالهای اصلی و فرعی به ترمینال زمین مجهز شوند.
۵-۲-۹-۱۳: کابلهای مورد استفاده در تأسیسات تلفن بایستی دارای شیلد بوده و شامل یک رشته هادی مخصوص اتصال زمین باشد.
۶-۲-۹-۱۳: هادی اتصال زمین سیم یا کابل تلفن باید از طریق هادی حفاظتی، جعبه ترمینال اصلی تلفن یا مرکز تلفن را به ترمینال یا شینه اصلی اتصال زمین ساختمان متصل کند.
4-۹-۱۳ سیستم اعلام حریق
۱-۴-۹-۱۳: سیستم اعلام حریق باید از نوع تحت مراقبت دائم باشد. این سیستم باید به وسیله تأمین نیروی برق ایمنی مخصوص به خود (باتری، دستگاه شارژ کننده و غیره) مجهز باشد تا سیستم همیشه آماده به کار باشد.
۲-۴-۹-۱۳: مرکز سیستم اعلام حریق باید در محلی خارج از دسترس عموم نصب شود و بهطور دائم تحت مراقبت افراد کارآزموده باشد.
۳-۴-۹-۱۳: مدارهای اعلام حریق باید مستقل از سایر سیستمها کشیده شود.
۴-۴-۹-۱۳: اعلام حریق باید در اتاقهای زیر نیز نصب شود:
الف) اتاق ترانسفورماتور، اتاق تابلو برق (اتاق برق)، اتاق تجهیزات سیستمهای جریان ضعیف
ب) اتاقهای مربوط به تأسیسات مکانیکی
ج) موتور خانه، چاه و فضای انتظار جلوی آسانسور
د) راهروها، پلکانهای خروج و راههای خروج الزامی
ه) اتاق مراکز تلفن، مراکز سیستمهای جریان ضعیف، مرکز کامپیوتر و فنآوری اطلاعات (IT)
۵-۴-۹-۱۳: پلکانها، چاه آسانسور و شفتهای عمودی ساختمان باید یک منطقه مستقل در نظر گرفته شوند.
۶-۴-۹-۱۳: آژیرهای سیستم اعلام حریق متعارف باید حداقل دارای ۲ مدار باشد.
۵-۹-۱۳ سیستم صوتی و اعلام خطر
۵-۹-۱۳: دستگاههای مرکز تقویت و پخش سیستم صوتی (پیامرسانی) متعارف باید از نوع با ولتاژ زیاد (۷۰ و ۱۰۰ ولت) و با امپدانس زیاد باشد. قدرت اسمی سینوسی سیستم باید حداقل معادل جمع قدرت بلندگوها با احتساب قدرت خروجی از ترانسفورماتورهای تطبیق آنها و افت توان در مسیرهای سیمکشی باشد.
هر مدار خروجی از مرکز باید مجهز به وسیله حفاظتی مخصوص به خود باشد و از کارافتادگی یک مدار باعث از کار افتادگی سایر مدارها نشود.
۳-۵-۹-۱۳: هادیهای مدار میکروفون باید مخصوص این کار (مجهز به شیلد حفاظتی) باشد و همراه هیچ مدار دیگری مانند بلندگو در یک لوله قرار نگیرد.
۴-۵-۹-۱۳: مدارهای تغذیهکننده بلندگوها باید مستقل از سیستمهای دیگر و در داخل لولههای فولادی اجرا گردد. درصورتی که کابل دارای سپر فلزی (شیلد) باشد که به سیستم اتصال زمین متصل باشد، میتوان از لولههای پلاستیکی استفاده کرد.
۶-۵-۹-۱۳: ساختمانهایی که دارای سیستم صوتی هستند، در محلهای زیر نیز بلندگو باید نصب شود:
الف) کابین آسانسور
ب) فضای انتظار جلوی آسانسور
ج) راهرو، پلکانهای خروج، سرسراها و راههای خروج الزامی
۷-۵-۹-۱۳: کابل تغذیه مدار بلندگو در سیستم صوتی و اعلام خطر از نوع متعارف و یا تحت IP باید از نوع مقاوم در مقابل حریق باشد.
در سیستم صوتی متعارف و بدون سیستم اعلام خطر، الزامی به استفاده از کابلهای مقاوم در برابر حریق برای تغذیه بلندگو نمیباشد.
۶-۹-۱۳ سیستم آنتن مرکزی تلوزیون و ماهواره
۱-۶-۹-۱۳: برای جلوگیری از اثرات اضافه ولتاژ ناشی از صاعقه، اجزای فلزی سیستم از قبیل پایه فلزی آنتن، جعبه تقسیمهای فرعی، پرده فلزی (شیلد) کابل آنتن و غیره باید به سیستم همبندی برای همولتاژ کردن متصل شوند.
۳-۶-۹-۱۳: از کابل نوع هممحور (کواکسیال) با امپدانس مشخصه ۷۵ اهم یا کابلی که سازنده توصیه مینماید استفاده گردد.
7-۹-۱۳ شبکه کامپیوتر
توپولوژی مورد استفاده در شبکه کامپیوتر دارای ساختار ستاره است.
۴-۲-۷-۹-۱۳ کابل پشتیبان شبکه کامپیوتر
توپولوژی مورد استفاده در کابلکشی کابل پشتیبان نیز دارای ساختار ستاره است.
۵-۲-۷-۹-۱۳ رک اصلی شبکه کامپیوتر
رکهای فرعی ساختمان از طریق کابل پشتیبان شبکه کامپیوتر با توپولوژی ستاره به رک یا رکهای اصلی متصل میشوند.
۳-۲-۷-۹-۱۳: منبع تغذیه این رک باید از طریق برق بدون وقفه تغذیه گردد.
۳-۷-۹-۱۳ مرکز داده
سیستم اتصال زمین عملیاتی مرکز کامپیوتر و یا مرکز داده باید به ترمینال یا شینه اتصال اصلی زمین وصل و همبندی گردد.
۸-۹-۱۳ سیستم مدیریت هوشمند ساختمان (BMS)
۲-۱-۸-۹-۱۳: سناریوهایی که برای صرفهجویی در مصرف انرژی مؤثر است، باید طبق موارد مبحث ۱۹ مقررات ملی ساختمان باشد.
۳-۱-۸-۹-۱۳: تجهیزات و وسایلی که بهعنوان آخرین نقطه سیستم مدیریت هوشمند ساختمان هستند (مثل تأسیسات الکتریکی یا تأسیسات مکانیکی)، سیستمها و اجزای سطح اول نامیده میشوند. تجهیزاتی که برای اعمال دستورات در سیستمهای سطح اول استفاده میشود، اصطلاحا سیستمهای سطح دوم نامیده میشوند. تجهیزاتی که برای مدیریت ساختمان بکار میرود (مثل نرمافزارهاص خاص)، اصطلاحا سیستمهای سطح سوم نامیده میشوند.
۹-۹-۱۳ الزامات سایر سیستمهای جریان ضعیف
۱-۹-۹-۱۳: کابل سیستم تلفن آتشنشان باید از نوع مقاوم در برابر حریق باشد.
۲-۹-۹-۱۳: در صورت استفاده از حسگر زلزله، فرمانهای اعلام خطر و قطع این حسگر از طریق سیستم مدیریت هوشمند ساختمان و یا بطور مستقل به شیر برق ورودی گاز سوخت، آسانسورها، اجزاء تأسیسات برقی از قبیل تابلوهای فشار متوسط ورودی برق شهر در پست برق اختصاصی و یا تابلوهای برق فشار ضعیف اصلی برق عادی (نرمال) و نیروی برق اضطراری و سایر دستگاهها و تجهیزاتی که به هنگام زلزله و طبق سناریوی تعریف شده، کارکرد آنها باید متوقف شوند، ارسال خواهد نمود.
